Вентиляторы канальные под заказ

Воздуховодная сеть здания — это замкнутая система, в которой каждый элемент должен соответствовать расчётным параметрам. Канальный вентилятор встраивается непосредственно в воздуховод и перемещает воздух внутри системы без дополнительных переходных камер и корпусных конструкций. Это делает его компактным и универсальным решением для самых разных объектов: от торговых помещений до производственных цехов с разветвлённой сетью вентиляции. Завод «Циклон» производит канальные вентиляторы под заказ — с параметрами, адаптированными под геометрию воздуховода, условия среды и требования конкретного проекта.

Что такое канальные вентиляторы

Канальный вентилятор — это аппарат, конструктивно предназначенный для встроенного монтажа в воздуховодную сеть. В отличие от агрегатного оборудования с отдельным корпусом и рамой, канальный вентилятор с электроприводом устанавливается непосредственно в разрыв воздуховода: воздух поступает с одной стороны, проходит через рабочий орган и выходит с другой, не покидая системы.

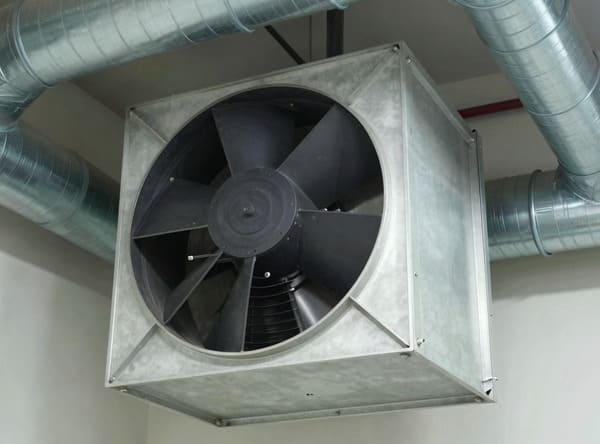

Конструктивно аппараты выпускаются в двух исполнениях. Осевой канальный вентилятор — наиболее компактный вариант с рабочим колесом осевого типа. Обеспечивает большой расход воздуха при небольшом сопротивлении участка воздуховода, оптимален для прямолинейных горизонтальных и вертикальных секций. Радиальный канальный вентилятор под заказ — центробежная машина в прямоугольном или круглом корпусе под типоразмер воздуховода. Развивает более высокое давление и применяется в системах с разветвлёнными сетями и дополнительными секциями обработки воздуха.

Ключевое отличие канального исполнения от стандартных промышленных вентиляторов — способ монтажа и конструкция присоединительных патрубков. Аппарат изначально проектируется под конкретный типоразмер воздуховода и не требует дополнительных переходников или монтажных рам.

Применение в промышленных и коммерческих объектах

Промышленный канальный вентилятор применяется в системах, где требуется усиление тяги на отдельном участке сети или организация вентиляции помещений с протяжённой воздуховодной трассой:

• Производственные цеха и складские помещения — вентиляция складов и усиление воздухообмена на удалённых участках разветвлённой сети без установки дополнительного агрегатного оборудования;
• Системы кондиционирования и отопления — встроенные вентиляторы в климатических установках для принудительной подачи воздуха через теплообменные секции;
• Приточно-вытяжные системы зданий — вентилятор канальный для вентиляции на вытяжных магистралях офисных, административных и торговых зданий;
• Аспирационные системы с умеренным сопротивлением сети — удаление пыли и газов на локальных участках производства через существующую воздуховодную разводку;
• Подвальные и технические помещения — обеспечение нормативного воздухообмена в зонах с ограниченным пространством для размещения агрегатного оборудования;
• Рестораны, кухни, пищевые производства — встроенная вытяжка над тепловыми зонами с подключением к вертикальным шахтам.

Ознакомьтесь с типовым исполнением серии в каталоге: вентиляторы канальные КВК — круглые канальные аппараты для стандартных диаметров воздуховодов.

Технические характеристики и возможности под заказ

Изготовление канального вентилятора под условия клиента востребовано в тех случаях, когда серийные типоразмеры не покрывают требования по производительности, давлению, типоразмеру воздуховода или условиям эксплуатационной среды. Завод «Циклон» согласовывает следующие параметры:

• Производительность по воздуху — расход в м³/ч в рабочей точке характеристики, подбирается под расчётный воздухообмен участка системы;
• Развиваемое давление — определяется суммарным аэродинамическим сопротивлением обслуживаемого участка воздуховодной сети;
• Электропривод — тип и мощность двигателя, степень защиты IP, напряжение питания, возможность частотного регулирования скорости вращения;
• Типоразмер и форма патрубков — круглые или прямоугольные присоединительные фланцы под конкретный типоразмер воздуховода системы;
• Материалы корпуса — оцинкованная или нержавеющая сталь, антикоррозионные покрытия для влажных, химически активных или взрывоопасных сред;
• Специальные исполнения — взрывозащищённое, с повышенной термостойкостью, с виброизолирующими вставками для снижения структурного шума в здании.

Индивидуальные параметры вентилятора согласовываются на этапе технического задания, после чего специалисты завода выполняют проверочный расчёт и подтверждают соответствие аппарата требованиям системы.

Как выбрать канальный вентилятор

Подбор канального вентилятора выполняется по расчёту конкретного участка воздуховодной сети. Исходные данные, необходимые для корректного выбора:

• требуемый расход воздуха на участке (м³/ч) — определяется из общего баланса вентиляционной системы;
• аэродинамическое сопротивление участка от точки установки вентилятора до выхода из системы (Па);
• типоразмер и форма воздуховода в точке установки — диаметр круглого или размеры прямоугольного сечения;
• характер перемещаемой среды — чистый воздух, запылённый поток, среда с повышенной влажностью или химически активными компонентами;
• допустимый уровень шума — особенно актуально для встроенного монтажа в жилых, офисных и торговых зданиях.

Рекомендации инженера по условиям конкретного объекта позволяют избежать типичных ошибок: выбора аппарата с недостаточным напором, из-за которого участок сети работает в дефицитном режиме, или избыточно мощного аппарата, создающего повышенный шум и вибрацию в воздуховодах.

Преимущества индивидуального подбора

Канальный вентилятор — встроенный элемент системы, замена которого требует демонтажа участка воздуховода. Именно поэтому заказать канальный вентилятор с точными параметрами под конкретную систему выгоднее, чем подбирать ближайший серийный типоразмер с последующей доработкой на объекте.

Аппарат, изготовленный под расчётные параметры участка, работает без перегрузки двигателя и избыточного аэродинамического шума. Материалы корпуса подобраны под реальную среду: оцинкованное исполнение для стандартных условий, нержавеющее — для влажных и химически активных. Это обеспечивает длительную безотказную работу без внеплановых остановок системы вентиляции.

Дополнительный эффект от индивидуального изготовления — точное соответствие присоединительных размеров воздуховоду. Стыковка без переходников и нестандартных фасонных частей сокращает монтажное время и исключает дополнительные потери давления на участке.

Оставить заявку и получить консультацию инженера

Завод «Циклон» выполняет полный цикл работ: подбор и расчёт канальных вентиляторов — изготовление под заказ на собственном производстве — поставка на объект. Специалисты завода разберут параметры вашей системы, подберут оптимальный типоразмер и исполнение, ответят на технические вопросы по монтажу и эксплуатации.

Оставьте заявку на подбор и расчёт — инженер свяжется с вами в рабочее время.



Если проект предполагает использование прямоугольных канальных аппаратов, ознакомьтесь с характеристиками серии вентилятор канальный КВКр — радиальные канальные вентиляторы прямоугольного сечения для систем с повышенным давлением.
