Вентиляторы крышные под заказ

Размещение вентилятора на кровле здания — одно из наиболее практичных решений для организации вытяжной вентиляции: аппарат не занимает внутреннего пространства, не создаёт шума в рабочих зонах и обеспечивает выброс удалённого воздуха непосредственно в атмосферу без протяжённых горизонтальных воздуховодов. При этом крышная установка предъявляет повышенные требования к конструкции и исполнению оборудования: аппарат работает в условиях прямого атмосферного воздействия круглый год. Завод «Циклон» производит крышные вентиляторы под заказ — с параметрами и исполнением, подобранными под конкретный объект, тип кровли и климатические условия региона.

Что такое крышные вентиляторы

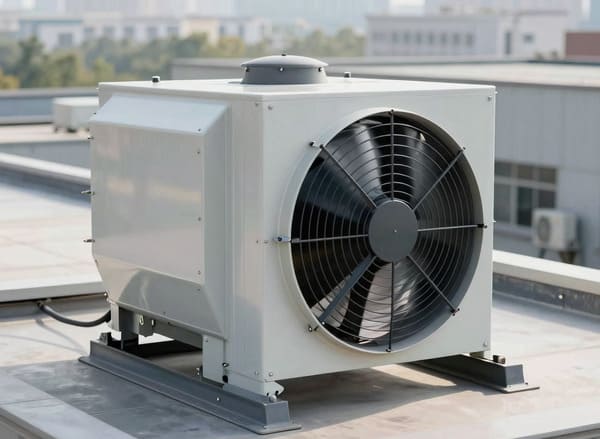

Крышной вентилятор — это вентиляционный аппарат, конструктивно предназначенный для монтажа непосредственно на кровле здания. Он устанавливается на кровельный проход или вентиляционную шахту и осуществляет принудительный отвод воздуха из помещения в атмосферу.

Конструктивно аппараты выпускаются в двух основных исполнениях. Осевой крышной вентилятор — компактный аппарат с рабочим колесом осевого типа и вертикальным выбросом воздуха. Обеспечивает высокую производительность при небольшом аэродинамическом сопротивлении шахты и является наиболее распространённым решением для зданий с короткими вертикальными трассами. Радиальный крышной вентилятор развивает более высокое давление и применяется на объектах с разветвлёнными системами воздуховодов, большим количеством точек воздухозабора или дополнительными секциями очистки воздуха в составе системы.

От стандартных вентиляционных аппаратов крышное исполнение отличается прежде всего конструкцией корпуса и монтажной базы. Кожух и рама рассчитаны на эксплуатацию под открытым небом: атмосферостойкие покрытия, защита двигателя от попадания осадков, виброизолирующие элементы для снижения передачи вибрации на кровельные конструкции, а также зонт или дефлектор над выходным патрубком. Крышный вентилятор с электроприводом выпускается с различными схемами пуска и управления — от простого прямого включения до интеграции в автоматизированные системы диспетчеризации здания.

Применение в промышленных и коммерческих объектах

Промышленный крышной вентилятор применяется везде, где вытяжная система здания выводится через кровлю, а установка агрегатного оборудования внутри нецелесообразна или невозможна:

• Производственные цеха — общеобменная вытяжная вентиляция с удалением загрязнённого воздуха непосредственно через кровлю, без горизонтальных воздуховодов по периметру цеха;
• Складские и логистические комплексы — вентиляция крыши и кровли больших складских пролётов с равномерным распределением аппаратов по площади для эффективного воздухообмена;
• Торговые центры и общественные здания — общеобменная и аварийная вытяжка через кровлю при минимальном шумовом воздействии на помещения ниже;
• Предприятия общественного питания — удаление пыли и газов, паров и продуктов горения через вертикальные жировые шахты с выходом на кровлю;
• Кондиционирование и отопление крупных зданий — крышные агрегаты в составе систем рекуперации и центральных приточно-вытяжных установок;
• Химические и нефтехимические производства — специальные исполнения для удаления агрессивных паров и химически активных газовых смесей через кровлю производственных корпусов.

Подробнее о системных решениях для производственных и коммерческих зданий — в разделе промышленная вентиляция.

Технические характеристики и возможности под заказ

Изготовление крышного вентилятора под заказ востребовано в тех случаях, когда серийный типоразмер не обеспечивает требуемые параметры или не соответствует конструкции кровли конкретного здания. Завод «Циклон» согласовывает следующие характеристики:

• Производительность по воздуху — расход в м³/ч, определяется из расчёта нормативного воздухообмена и схемы расстановки аппаратов на кровле;
• Развиваемое давление — подбирается с учётом сопротивления вентиляционной шахты, фасонных частей и дополнительных элементов системы;
• Электропривод — тип и мощность двигателя, степень защиты IP для атмосферного исполнения, схема запуска, возможность частотного регулирования;
• Монтажная рама — конструкция под конкретный тип кровли: плоская с парапетом, скатная, с гидроизоляционным фартуком и утеплённым основанием;
• Материалы и покрытия — оцинкованная или нержавеющая сталь, порошковые покрытия с повышенной атмосферостойкостью для агрессивных климатических условий;
• Климатическое исполнение — морозостойкое исполнение двигателя и подшипниковых узлов для объектов в регионах с суровым климатом.

Крышной вентилятор под индивидуальные параметры изготавливается после согласования технического задания и проверочного аэродинамического расчёта специалистами завода.

Как выбрать крышный вентилятор

Подбор крышного вентилятора выполняется по результатам расчёта вентиляционной системы здания с учётом специфики кровельного монтажа. Ключевые исходные данные:

• расчётный воздухообмен (м³/ч) — определяется из нормативных требований к помещению и числа аппаратов, распределённых по кровле;
• аэродинамическое сопротивление системы (Па) — суммарные потери от зон воздухозабора до выброса в атмосферу через кровельный проход;
• конструкция и уклон кровли — определяет тип монтажной рамы и способ герметизации кровельного прохода;
• характер удаляемой среды — чистый воздух, среда с пылью или химически активными парами, высокотемпературные потоки;
• климатические условия объекта — минимальная температура зимой, преобладающее направление ветра, зона снеговой и ветровой нагрузки по СП 20.

Индивидуальный подбор крышного вентилятора инженером особенно важен для промышленных объектов: неправильно подобранный аппарат или несоответствующая монтажная рама создают риски как для герметичности кровли, так и для эффективности всей системы вентиляции.

Преимущества индивидуального подбора

Крышной аппарат работает в значительно более жёстких условиях, чем оборудование, смонтированное внутри здания. Перепады температур от −30°C зимой до +60°C на нагретой солнцем кровле летом, атмосферные осадки, ультрафиолетовое излучение и ветровые нагрузки — всё это предъявляет конкретные требования к материалам, покрытиям и конструкции монтажной рамы.

Заказать крышный вентилятор с параметрами, точно соответствующими объекту, — значит получить аппарат, рассчитанный на реальные условия, а не на усреднённые каталожные допущения. Двигатель в правильном климатическом исполнении не выходит из строя в морозный пуск. Рама, подобранная под конкретную кровлю, обеспечивает герметичность прохода без дополнительной доработки на объекте. В промышленных системах вентиляции это означает сокращение эксплуатационных расходов и отсутствие внеплановых ремонтов в труднодоступном месте.

Оставить заявку и получить консультацию инженера

Завод «Циклон» реализует полный производственный цикл: расчёт и подбор крышных вентиляторов — изготовление под заказ — поставка на объект. Производство сертифицировано по стандарту ISO 9001. За годы работы оборудование завода установлено на промышленных, складских и коммерческих объектах по всей России.

Оставьте заявку на подбор и расчёт — инженер рассмотрит параметры вашего объекта, подберёт оптимальное исполнение аппарата и проконсультирует по вопросам монтажа на кровле.



Ознакомиться с серийными исполнениями крышных аппаратов завода можно в разделе вентилятор крышный — типовые модели для промышленных и коммерческих объектов с характеристиками и типоразмерами.
