Вентиляторы осевые под заказ

Среди всех типов вентиляционного оборудования осевые вентиляторы занимают особое место: при минимальных габаритах и простой конструкции они обеспечивают наибольший объём перемещаемого воздуха на единицу потребляемой мощности. Именно это делает их основным выбором для задач общеобменной вентиляции, охлаждения технологического оборудования и организации воздухообмена в помещениях с большой площадью. Завод «Циклон» производит осевые вентиляторы под заказ — с характеристиками, подобранными под конкретный объект, систему и условия эксплуатации.

Что такое осевые вентиляторы

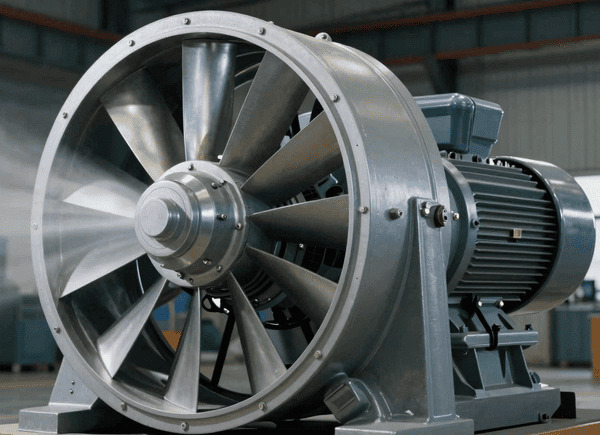

Осевой вентилятор — это аппарат, в котором воздух перемещается вдоль оси вращения рабочего колеса. Лопатки ротора, установленные под определённым углом атаки, захватывают воздух и выталкивают его в направлении, совпадающем с осью вращения. Такая конструкция принципиально отличается от центробежной: поток не меняет направления внутри аппарата, что обеспечивает минимальные гидравлические потери и высокий КПД при работе с большими объёмами воздуха и небольшим сопротивлением сети.

Промышленный осевой вентилятор выпускается в нескольких конструктивных исполнениях. Осевые аппараты в цилиндрическом корпусе — для встроенного монтажа в воздуховод или стеновой проход. Осевые вентиляторы в рамном исполнении — для монтажа в проёмах стен и перекрытий без воздуховодной сети. Осевой вентилятор высокого давления — специализированное исполнение с многоступенчатым или профилированным рабочим колесом, развивающее давление, сопоставимое с центробежными аппаратами, при сохранении осевого направления потока.

От центробежных аппаратов осевые вентиляторы отличаются компактностью по длине, простотой монтажа и значительно меньшим весом. Однако при высоком аэродинамическом сопротивлении сети производительность осевого вентилятора резко падает — именно поэтому корректный подбор аппарата под параметры конкретной системы является обязательным условием.

Применение в промышленных и коммерческих объектах

Вентилятор осевой для промышленной вентиляции применяется в широком спектре задач на объектах различного назначения:

• Производственные цеха и складские помещения — общеобменная вентиляция с подачей и удалением больших объёмов воздуха через стеновые и потолочные проёмы без разветвлённой воздуховодной сети;
• Охлаждение технологического оборудования — обдув станков, прессов, печей, силовых шкафов и электрооборудования в производственных помещениях;
• Аспирационные системы с коротким воздуховодным трактом — удаление пыли и газов с рабочих мест при минимальном суммарном сопротивлении системы;
• Тоннели, переходы и подземные объекты — принудительный воздухообмен в протяжённых помещениях с осевым направлением воздушного потока;
• Вентиляция складов с большой площадью — равномерный воздухообмен через несколько аппаратов, равномерно распределённых по площади стен или кровли;
• Кондиционирование и отопление — рециркуляция воздуха в климатических системах, принудительный обдув теплообменников калориферов и холодильных агрегатов.

Полный каталог осевых аппаратов завода представлен в разделе осевые вентиляторы.

Технические характеристики и возможности под заказ

Изготовление осевого вентилятора под заказ обосновано в тех случаях, когда серийный аппарат не обеспечивает требуемую производительность, не соответствует монтажным размерам или не имеет нужного исполнения по условиям среды. Завод «Циклон» согласовывает следующие характеристики:

• Производительность по воздуху — расход в м³/ч в рабочей точке, определяется из расчёта нормативного воздухообмена или требований технологического процесса;
• Развиваемое давление — для стандартных осевых аппаратов до 500–700 Па, для исполнения осевой вентилятор высокого давления — до 2000 Па и выше в зависимости от конструкции ротора;
• Осевой вентилятор с электроприводом — тип и мощность двигателя, напряжение питания, степень защиты IP, возможность частотного регулирования скорости;
• Диаметр рабочего колеса и присоединительные размеры — согласовываются под типоразмер воздуховода или монтажного проёма;
• Материалы корпуса и лопаток — сталь с атмосферостойким покрытием, нержавеющие сплавы, специальные исполнения для агрессивных и взрывоопасных сред;
• Угол установки лопаток — регулируемый угол атаки позволяет адаптировать характеристику аппарата под конкретную рабочую точку системы.

Как выбрать осевой вентилятор

Подбор осевого вентилятора под условия объекта выполняется на основе расчёта вентиляционной системы. Ключевые исходные параметры:

• требуемый расход воздуха (м³/ч) — определяется из нормативной кратности воздухообмена или тепловой нагрузки на охлаждаемое оборудование;
• аэродинамическое сопротивление системы (Па) — суммарные потери давления от зоны воздухозабора до выброса в атмосферу или в смежное помещение;
• направление и способ монтажа — в стене, в воздуховоде, в проёме перекрытия, на кровле, с направляющим аппаратом или без;
• характер перемещаемой среды — чистый воздух, запылённый или агрессивный поток, температура на входе в аппарат;
• требования к уровню шума — особенно актуально при размещении аппарата рядом с рабочими зонами или в административных помещениях.

Индивидуальный подбор осевого вентилятора специалистом позволяет выбрать аппарат именно в той точке аэродинамической характеристики, где КПД максимален. Работа аппарата на периферии характеристики — при избыточном или недостаточном сопротивлении сети — приводит к снижению производительности, повышенному шуму и ускоренному износу подшипников.

Преимущества индивидуального подбора

Осевые вентиляторы под заказ — стандартная практика для промышленных объектов с нестандартными монтажными условиями или специфическими требованиями к среде. Типовой каталог покрывает стандартные диаметры и стандартные условия; реальные объекты нередко выходят за эти рамки.

Аппарат, изготовленный под конкретные параметры, работает без компромиссов: двигатель не перегружается из-за несоответствия рабочей точки, корпус не корродирует из-за неподходящего покрытия, монтажные размеры точно совпадают с проёмом или воздуховодом. В совокупности это обеспечивает более длительный ресурс оборудования и снижает затраты на техническое обслуживание в течение всего срока эксплуатации.

Вентилятор для промышленных и коммерческих объектов, подобранный и изготовленный под конкретную задачу, — это инженерное решение, а не компромисс между тем, что нужно, и тем, что есть в наличии.

Оставить заявку и получить консультацию инженера

Завод «Циклон» выполняет полный производственный цикл: расчёт и подбор осевого вентилятора — изготовление под заказ — поставка на объект. Производство сертифицировано по стандарту ISO 9001. Специалисты завода помогут определить рабочую точку системы, подобрать типоразмер и исполнение аппарата, рассчитают производительность и давление под ваши условия.

Оставьте заявку на подбор и расчёт — инженер свяжется с вами в рабочее время и ответит на технические вопросы.



Ознакомиться с одной из востребованных моделей серии можно на странице вентилятор осевой ВО 06-300 — типовое исполнение и аналоги ВО-12-300, ВО-12-303, ВО-12-330, ВО-14-320.
