Вентиляторы шахтные под заказ

Вентиляция подземных выработок — одна из наиболее технически сложных и критичных задач в горнодобывающей и горнохимической промышленности. Концентрация вредных газов, взрывоопасной пыли и недостаток кислорода в шахтных выработках напрямую определяют безопасность персонала и бесперебойность производственного процесса. Стандартное вентиляционное оборудование здесь не применяется: условия шахт и карьеров требуют специализированных аппаратов с подтверждёнными характеристиками по давлению, производительности и защитному исполнению. Завод «Циклон» производит шахтные вентиляторы под заказ — с параметрами, согласованными под конкретный горный объект и тип выработки.

Что такое шахтные вентиляторы

Шахтный вентилятор — это специализированный промышленный аппарат для принудительного проветривания горных выработок, тоннелей, шахтных стволов и карьерных забоев. В отличие от вентиляционного оборудования общего назначения, шахтные аппараты проектируются с учётом специфических требований горной промышленности: взрывозащищённое исполнение, стойкость к абразивному износу, работа в условиях высокой влажности и переменного давления столба воздуха.

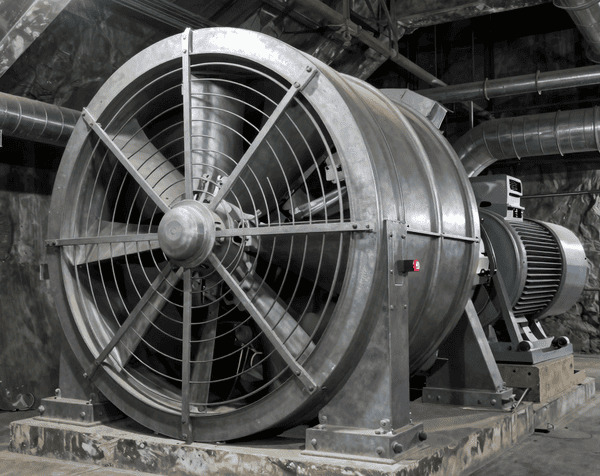

Конструктивно аппараты выпускаются в двух основных исполнениях. Осевой шахтный вентилятор под заказ — наиболее распространённый тип для местного проветривания тупиковых забоев и горизонтальных выработок. Компактный цилиндрический корпус позволяет монтировать аппарат в стеснённых условиях выработки и подключать его к вентиляционным трубопроводам. Радиальный шахтный вентилятор применяется в главных вентиляционных установках с высоким аэродинамическим сопротивлением разветвлённой сети горных выработок — там, где требуется значительное давление при большом объёме подаваемого воздуха.

От стандартных промышленных вентиляторов шахтные аппараты отличаются обязательным наличием взрывозащищённого исполнения электропривода (маркировка Exd или Exe), усиленной конструкцией корпуса под давление вентиляционной трубы, а также материалами, исключающими искрообразование при контакте рабочего колеса с корпусом.

Применение и промышленные задачи

Вентилятор для шахтной вентиляции решает несколько принципиально разных задач в зависимости от типа объекта и характера выработки:

• Угольные и рудные шахты — местное проветривание тупиковых забоев при проходке, удаление метана, углекислого газа и взрывоопасной угольной пыли из рабочих зон;
• Горнохимические предприятия — вентиляция выработок с химически агрессивной атмосферой, где контакт металлических деталей с газовой средой требует специального исполнения материалов;
• Карьеры — вентиляция карьеров при взрывных работах для ускоренного рассеивания газов в забое и восстановления нормативной атмосферы в рабочей зоне;
• Строительные тоннели и метрополитен — проветривание при проходке тоннелей щитовым или буровзрывным методом, аспирационные системы удаления пыли от проходческих комбайнов;
• Подземные склады и технические объекты — принудительный воздухообмен в подземных помещениях со специфическими требованиями к взрывозащите;
• Обогатительные фабрики — удаление пыли и газов на производстве при дроблении, грохочении и флотации руды, пневмотранспорт мелкодисперсных материалов.

Подробнее о промышленных системах вентиляции для горных и производственных объектов — в разделе промышленная вентиляция.

Технические характеристики и возможности под заказ

Шахтный вентилятор индивидуальный — это не нишевой продукт, а стандартная практика отрасли: горные объекты различаются по глубине, длине выработок, составу атмосферы и требованиям горного надзора, поэтому универсального серийного решения здесь не существует. Завод «Циклон» согласовывает следующие параметры при изготовлении под заказ:

• Производительность по воздуху — объёмный расход в м³/мин или м³/ч, определяется из расчёта нормативного проветривания по наиболее газообильному или пылеобильному участку выработки;
• Развиваемое давление — полное давление в Па с учётом аэродинамического сопротивления вентиляционного трубопровода заданной длины и диаметра;
• Вентилятор с электроприводом под заказ — взрывозащищённое исполнение двигателя, группа и категория взрывозащиты, напряжение и частота питания, схема пуска;
• Диаметр рабочего колеса и присоединительный диаметр — согласовывается под типоразмер применяемого вентиляционного трубопровода;
• Материалы рабочего колеса и корпуса — алюминиевые сплавы или пластик для исполнений с требованием отсутствия искрообразования, нержавеющая сталь для химически агрессивных сред;
• Степень защиты корпуса — IP54 и выше для условий высокой влажности и запылённости шахтной атмосферы.



Как выбрать шахтный вентилятор

Подбор вентилятора под конкретную задачу в горной промышленности выполняется на основании расчёта проветривания выработки согласно «Правилам безопасности в угольных шахтах» (ПБ 05-618) или профильным нормативам по типу добываемого полезного ископаемого. Ключевые параметры расчёта:

• расчётный расход воздуха — определяется по наибольшему из условий: разбавление газа до ПДК, охлаждение воздуха по тепловому фактору, обеспыливание рабочей зоны;
• депрессия вентиляционной трубы — аэродинамическое сопротивление трубопровода заданного диаметра и длины с учётом подсосов воздуха через стыки секций;
• категория шахты по газу или пыли — определяет обязательное взрывозащищённое исполнение и группу взрывозащиты двигателя;
• температура и влажность рудничной атмосферы — влияют на выбор материалов и исполнение подшипниковых узлов;
• способ подвески или установки аппарата в выработке — определяет конструкцию монтажных элементов и кронштейнов.

Советы инженера по выбору под производственные задачи конкретного рудника или шахты позволяют исключить нештатные режимы работы, несоответствие требованиям горного надзора и риски, связанные с неправильным подбором взрывозащищённого исполнения.

Преимущества индивидуального подбора

В горной промышленности ошибка при выборе вентиляционного оборудования имеет последствия, несопоставимые с любым другим производственным объектом. Недостаточная производительность аппарата означает превышение ПДК по газу или пыли — прямую угрозу жизни персонала и остановку работ по предписанию горного надзора. Именно поэтому шахтные вентиляторы под заказ с параметрами, рассчитанными под конкретную выработку, — не опция, а производственная необходимость.

Аппарат, изготовленный под конкретные условия шахты или карьера, обеспечивает нормативное проветривание в расчётном режиме без перегрузки электропривода. Взрывозащищённое исполнение, подобранное под категорию выработки, полностью соответствует требованиям Ростехнадзора. Материалы рабочего колеса, исключающие искрообразование при случайном контакте с корпусом, снижают риск воспламенения рудничной атмосферы.

Дополнительный экономический аргумент — снижение затрат на обслуживание. Промышленный шахтный вентилятор, работающий в расчётной точке характеристики, имеет значительно более длительный ресурс подшипников и рабочего колеса, чем аппарат, эксплуатируемый в режиме постоянной перегрузки или кавитации.

Оставить заявку и получить консультацию инженера

Завод «Циклон» выполняет полный цикл: расчёт и подбор шахтного вентилятора — изготовление под заказ с учётом требований горного надзора — поставка на объект. Специалисты завода разберут параметры вашей выработки, выполнят аэродинамический расчёт вентиляционного трубопровода и подберут аппарат в соответствии с действующими нормативами безопасности.

Оставьте заявку на подбор и расчёт — инженер свяжется с вами в рабочее время и проконсультирует по всем техническим вопросам.



Ознакомиться с одной из базовых серий завода можно на странице вентиляторы шахтные ВМЭ — осевые аппараты местного проветривания для тупиковых выработок.
